桥梁景观照明亮化工程怎么做?来看看这八个各具特色的桥梁照明亮化工程设计案例

2023-05-25 10:43
138

随着夜经济的发展城市夜景照明越来越受重视,而桥梁作为城市交通的大动脉,城市旅游的观光点,自然而然成为城市夜形象塑造的重要地标。下面是小编收集的八个桥梁景观照明设计案例,一起来看一下吧!

  一、上海世博文化公园十一孔桥照明设计

  上海世博文化公园位于黄浦江核心滨江凸岸,紧邻卢浦大桥西侧,是黄浦江生态走廊的重要部分,也是上海核心区规划最大的沿江公园。十一孔桥位于公园中心湖的中心区域,东接静谧森林,西抵上海温室,连接了景观湖两岸,与双子山山峰起伏呼应,是桥上赏园、园中赏桥的景观焦点。


  十一孔桥以传统中式园林石拱桥为载体,桥梁建筑设计以“东方风骨+当代精神”作为设计理念,采用当代先进技术工艺回应“东方文化”。


  十一孔桥的桥头及桥栏望柱以上海市花“白玉兰”为主题,桥面雕刻“12花神”。桥孔采用双向拱圈组合叠加,不同角度带来不一样的透视效果,给桥梁增添了一份灵动与趣味。


  上海世博文化公园总体照明规划以“和谐生态、人文雅趣、高效智能”为设计原则;在此基础上,设计师以“月升月落,镜中光华”为十一孔桥照明设计的创意理念,提取桥梁半圆形桥拱造型特征,借助灯光打亮后,会在水面倒映出完整的圆形,让桥拱造型的变化在夜间更唯美、更灵动,仿佛月亮升起落下的动态图像,在一湾湖水处浅写守望。

  桥面照明设计

  为了确保灯具的隐蔽性,以及不破坏昂贵的桥梁石材栏杆,十一孔桥的桥面照明设计采用功能性照明,通过地面安装的侧出光灯具加以实现,交织的光影让桥面步行更具浪漫体验。


  桥身立面照明设计

  设计以精确配光的水下投光灯,安装于桥梁圆拱的底部向上投光,将精美的桥拱造型打亮,再另外采用壁装360°侧发光灯具,对拱进行外轮廓投射,将桥梁立面的层次感表现得更为丰富饱满。

  桥底照明设计

  设计通过蓝白双色的投光照明,对桥底面及立柱内面进行投射,通过水面倒影,将桥底的光影呈现,让桥梁具有空灵轻盈的漂浮效果。

项目信息

照明设计单位:华建集团建筑装饰环境设计研究院

项目地点:中国上海

  二、龙方桥夜景照明设计

  龙方桥又名砻糠桥,其所在区域,属于南塘风貌街和温瑞塘河沿河景观带,区域景观效果比较重要。设计方编制砻糠桥设计方案前,对周边桥型进行相关调研。

  中国国徽涂色为金红二色,砻糠桥的两侧辅桥采用2200K暖黄光+高饱和度的光色亮度设计,强化金红两色对比,营造古典中国桥的氛围,突出它们的中国属性;中间的主桥则用4000K暖白光的色温+相对低的饱和度与辅桥暖黄光拉开空间层次,为人车通行提供功能性照明。


  “辅桥与主桥夜景一暖一冷,一亮一暗前后对比,用光刻画出砻糠桥的文化内涵。”砻糠桥照明设计师石瑶说,该桥的照明设计融入南塘水乡的环境中,体现静谧、柔美的水乡桥氛围。


  该桥的人行道阶梯和扶手下方暗藏灯带,补足照度,提升人行阶梯的安全指数。

  该桥景观夜景照明进行分级控制,分为平日、 一般节日与重大节日三级控制:平时一般开启桥梁 结构上的洗墙灯、投光灯以单色模式运行;一般节日以栏杆单色温动态演绎为主;重大节日启动彩色动态模式,营造喜庆节日气氛。


  本照明工程采用智能控制系统,作为照明节能的措施之一。分模式运行:共十套主题模式,分为春、夏、秋、冬四个季节,五一节庆,十一节庆,及预留三套特殊节庆模式的动态效果。

项目信息

项目名称:砻糠桥夜景照明设计项目

项目地点:温瑞塘河南线该桥西起龙方路,东至规划支路

项目类型:桥梁照明

建设单位:温州市名城建设开发有限公司

设计单位:温州设计集团有限公司

项目总负责人:吴立峰

项目总审核人::罗昊进

桥梁专业负责人:谭兴峰

景观专业负责人:张子卉

照明设计总负责人:石瑶

照明主创设计师:石瑶

照明项目审核人:陈依虹

照明设计团队:王靖、陈俊潮、夏伟剑、黄晟豪、刘碧学、郑秀雅(排名不分先后)

三、台湾虎尾铁桥照明设计


  具有百年历史的虎尾铁桥是云林县指定的古迹,曾经是糖业专用的铁轨。如今,游客已经可以在轨道上闲逛或自由漫步,虎尾铁桥现已成为当地标志性的旅游景点。


  虎尾铁桥横跨浩浩荡荡的虎尾河,桥墩21座,全长437米。钢结构桥梁由四个复合材料部分组成。桥的一端上方是一座全长约200米的高架钢结构,而另一端只有一条火车轨道和一座根据河流地形跨度不同而设置的水平桥梁结构。这样整座桥就形成了一个不对称的梯田结构。

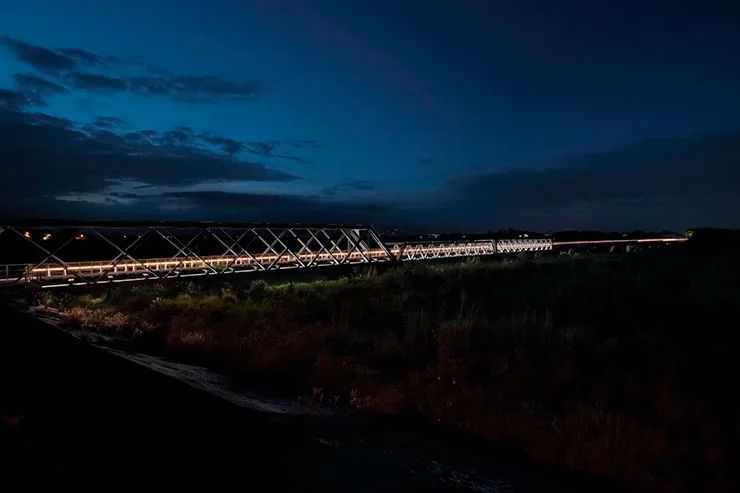

  虎尾铁桥的照明环境的设计,是横向空间和纵向空间的结合,如同桥梁的桁架和横梁,以活跃的方式交织夜间场景。移动的灯光模拟火车过桥,桥上以特定间隔安装灯光,呈现光的渐变,让人联想到火车穿过时光隧道,从远处缓缓驶来。

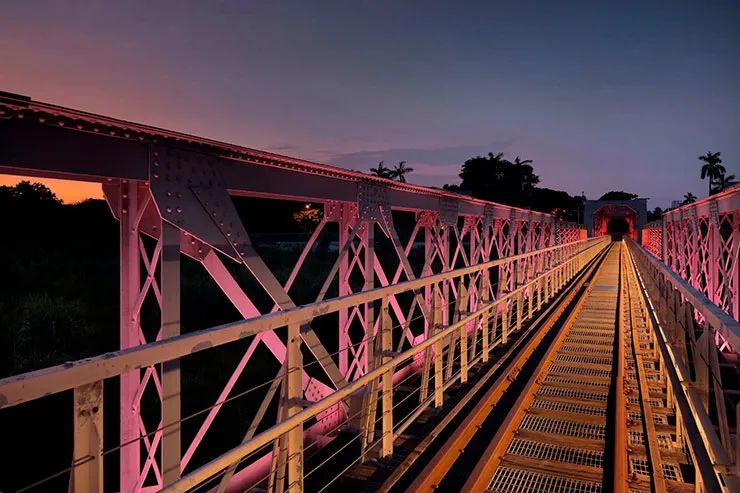

  此外,灯光的颜色以24节气为主题。春天的六个节气以粉红色的光为特色,就像春天浪漫的樱花一样。在夏天,天蓝色象征着海水和晴朗的天空。秋天的藏红花黄色代表枫叶的飘落,而冬天的六个节气则使用了寒冷的白光,让人联想到银白色的霜和雪。不同的场景突出了这个历史遗迹在季节转换期间的美丽。

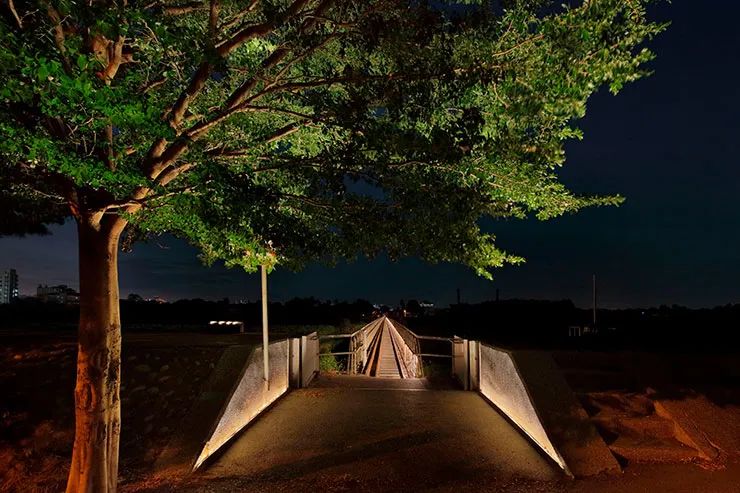

  除了24节气之外,4000K的冷白光勾勒出大桥的桁架和横梁,尤其是高架的一侧,突出了镂空钢件的交织。人行道上,采用3000K暖光灯点缀桥梁的桁架,给人一种行走在时光长廊的感觉。连接整座桥的灯光隐藏在人行道扶手下方和桥身结构之间,贴心地提供间接照明,保证夜间的充足照明。这样既避免了直射光的刺眼眩光,又保证了行人在桥上行走的安全。在桥的另一侧,安装了特定的照明以突出道路旁树木的轮廓,成为游览结束时的标志性作品。



  本项目力图满足云林县政府基于联合国可持续发展目标的要求,构建与当地自然风光相协调的光照环境,发展可持续小镇。其独特的灯光环境将打造一个更加显着的地标,其全新面貌不仅使虎尾铁桥的夜景成为当地历史悠久的亮点,更能振兴古迹,促进当地旅游业的可持续发展。


项目信息

项目名称:虎尾铁桥

项目地点:台湾云林县

照明设计:台湾,沁弦国际设计有限公司

客户:云林县政府

  四、北京路沂河桥及两岸立交改造工程景观照明设计

  北京路沂河桥及两岸立交改造工程全长1792米,其中桥梁全长1240米。采用双向10车道+非机动车道+人行道的建设规模,老桥两侧对称新建15米的拼宽桥,主线设计车速60千米/小时。

  桥面以上共八层,高于桥面29.9米,内设有观光电梯,建成后将会成为临沂市新的地标观光建筑。北京路沂河桥及两岸立交改造工程完工后,将极大缓解北城新区与河东区之间的交通压力,对进一步完善城市道路交通网络、提升临沂城市形象和城市品位具有重要意义。此项目由山东省金海龙建工科技有限公司编制方案,同圆设计集团股份有限公司编制效果图,山东熠城建设有限公司编制施工图。


  灯光设计秉承“沂蒙情,中华情”的理念,描绘着城市人文历史故事和不断发展的城市画卷,连接城市繁华与锦绣自然的光影长廊,展现着沂河夜间和谐的滨河自然景观。

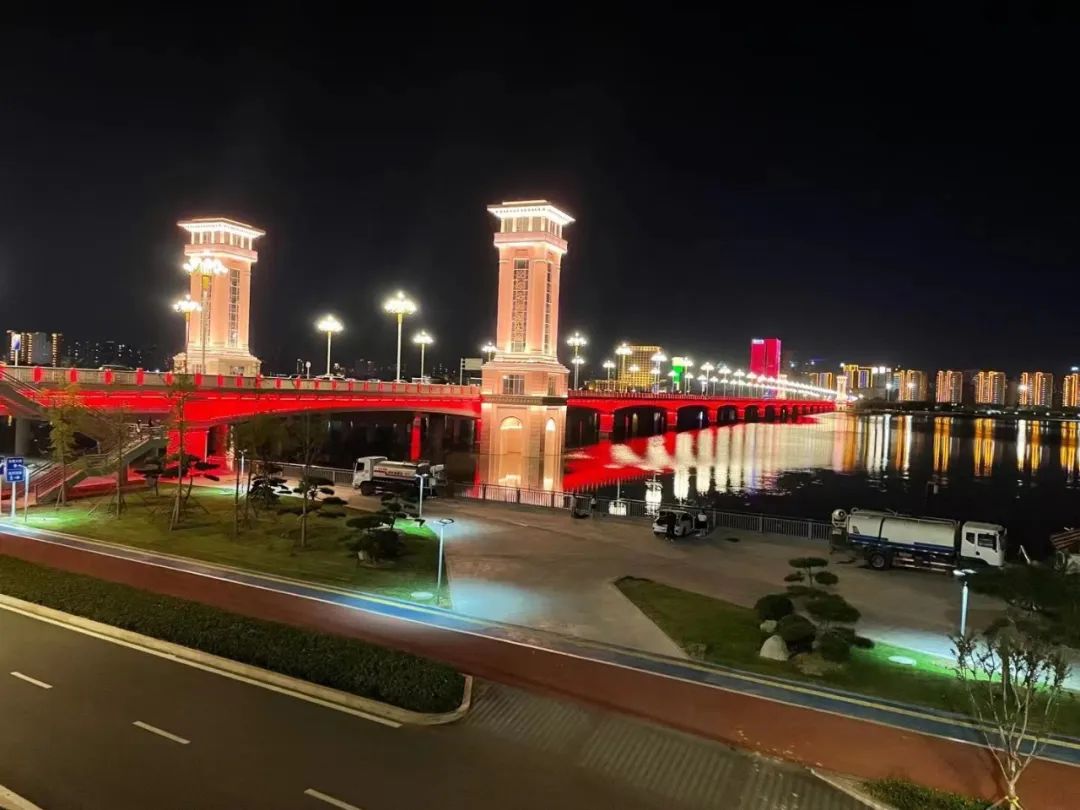

  沂河大桥灯光根据建桥体形态与造型,结合桥体的自身特点,重点表现桥头堡及桥体立面结构。平日模式下整体灯光采用暖色温,力求营造端庄稳重大气的滨海胜景。


  本次设计,金海龙设计团队根据桥头堡和桥体侧立面所选用的毛面理石染色性强的特点,进行了详细的照度计算和光谱色温模拟,对灯具出光角度、灯具功率、芯片等指标做出了定性和严格的限定。力求平日模式下,真正达到金碧辉煌、稳正大气的亮灯效果;节日模式下,去除编程变化中的杂色光,确保色彩纯正,观展效果极佳。所有灯具的规格尺寸及在理石上的固定工艺同时作出严格的规定,确保安装时不破坏理石和隐蔽灯具。


  节日模式下桥体的色彩变化,象征着城市春夏秋冬四季更迭与临沂山水交相呼应,表现出临沂朝气蓬勃,生机盎然的城市活力。

项目信息

项目名称:北京路沂河桥及两岸立交改造工程景观照明设计

荣获奖项:2022金手指奖道路照明工程设计奖铂金奖

获奖单位:山东省金海龙建工科技有限公司、同圆设计集团股份有限公司、山东熠城建设有限公司

项目地址:山东省临沂市

设计单位:山东省金海龙建工科技有限公司

施工单位:天元建设集团有限公司

业主单位:临沂国际生态城建设投资集团有限公司

  五、格兰德大道公园大桥照明设计

  格兰德大道公园大桥(Grand Avenue Park Bridge)位于美国宾夕法尼亚州的埃弗雷特(Everett)滨水区。大桥连接着公园和滨水开发区,大桥的设计遵循经济实用的原则。简明实用得得桁架的结构体系直接回应了它的规划需求,并让人回想起太平洋西北地区传统铁路桁架的样式和特征。

  护栏上定制的穿孔设计灵感来自周围的自然环境。不同密度的穿孔设计旨在提高人工照明的反射率,改善轨道顶部集成线性灯的性能,同时最大限度地减少眩光和光污染。每一块铝合金嵌板都独一无二,回应了桥梁的几何结构和护栏的多样化需求。

  护栏集成线性灯提供安全照明,同时光掠过激光切割的装饰性金属面板,形成统一的路径和光线层。

  照明设计的挑战是提供安全照明,同时用一个隐藏的灯具突出装饰性护栏面板。这项内容需要与建筑师进行大量的光度学和安装细节研究。其结果是在光线和形式上连接社区的标志性链接。


  高大的混凝土电梯和公用设施核心作为西部的桥台,其混凝土墙被破成同样的穿孔图案,包裹着楼梯,形成了通向地面的海滨长廊。


  这座桥的标志性存在植根于出人意料的对比设计,质朴与精致,对称与自然,内与外。而自从大桥添加照明以来,格兰德大道公园大桥已然成为一个十分受欢迎的地方,改善了西北街区和多功能海滨地区的步行条件。


项目信息

项目名称:格兰德大道公园大桥 Grand Avenue Park Bridge

建筑设计:LMN Architects

地点:华盛顿,埃弗雷特海滨

项目团队:Scott Crawford、Kyle Kiser、Mark La Venture、Kathy Stallings、Stephen Van Dyck、John Woloszyn

结构,土木,管道工程:KPFF Consulting Engineers

景观设计:Everett Parks & Recreation

机械工程:Tres West Engineers, Inc.

电气工程:Stantec

照明概念设计:Horton Lees Brogden Lighting Design

电梯:The Greenbusch Group, Inc.

岩土工程:HWA GeoSciences Inc.

岩土工程:Landau Associates

完成时间:2020年

摄影:Adam Hunter/LMN Architects

  六、宝安滨海廊桥灯光设计

  深圳宝安滨海廊桥位于深圳市宝安中心区核心地带,是宝安区委、区政府完善慢行系统、缝合城市空间的重要民生工程。它已成为大湾区的新标杆。

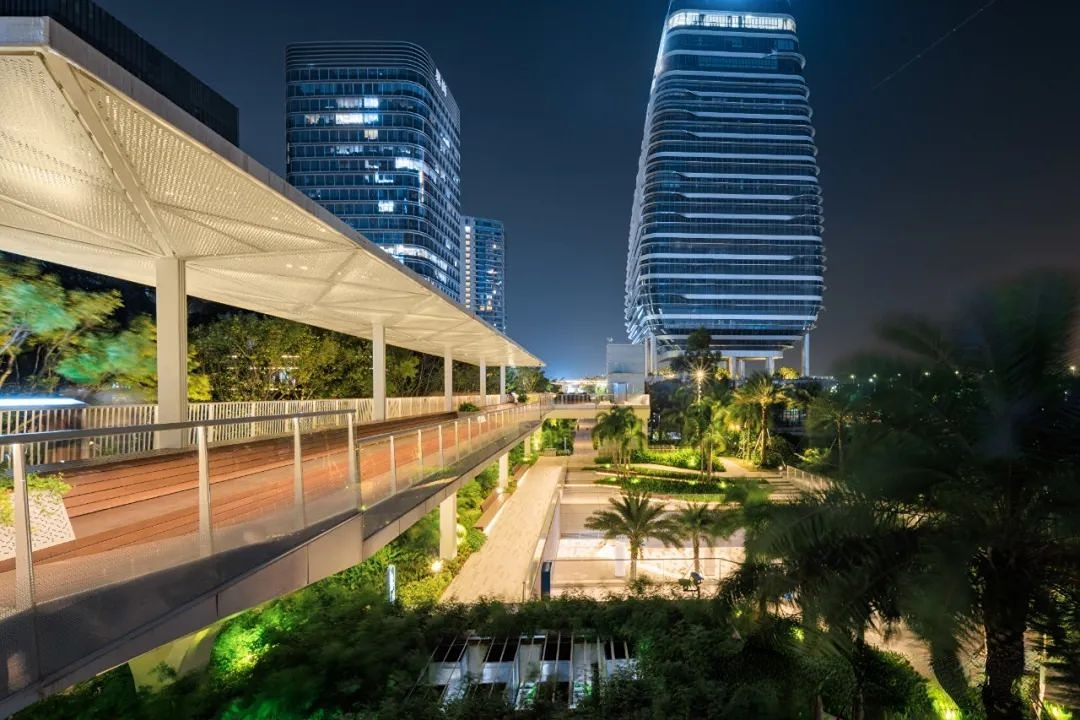

  项目全长2公里,俯瞰前海湾。我们用“光”创造了一条贯穿城市山谷的“河流”,将宝安体育场、图书馆、核心商业区、“海湾之声”表演艺术中心、滨海文化公园等不同功能区域,生态地连接起来,增强了城市中心区的通达性。

  照明设计团队用光打造了一条贯穿城市山谷的“河流”,从生态上链接宝安体育场、图书馆、核心商务区、“湾区之声”演艺中心、滨海文化公园等城市重要节点,进一步增强中心城区通达性。

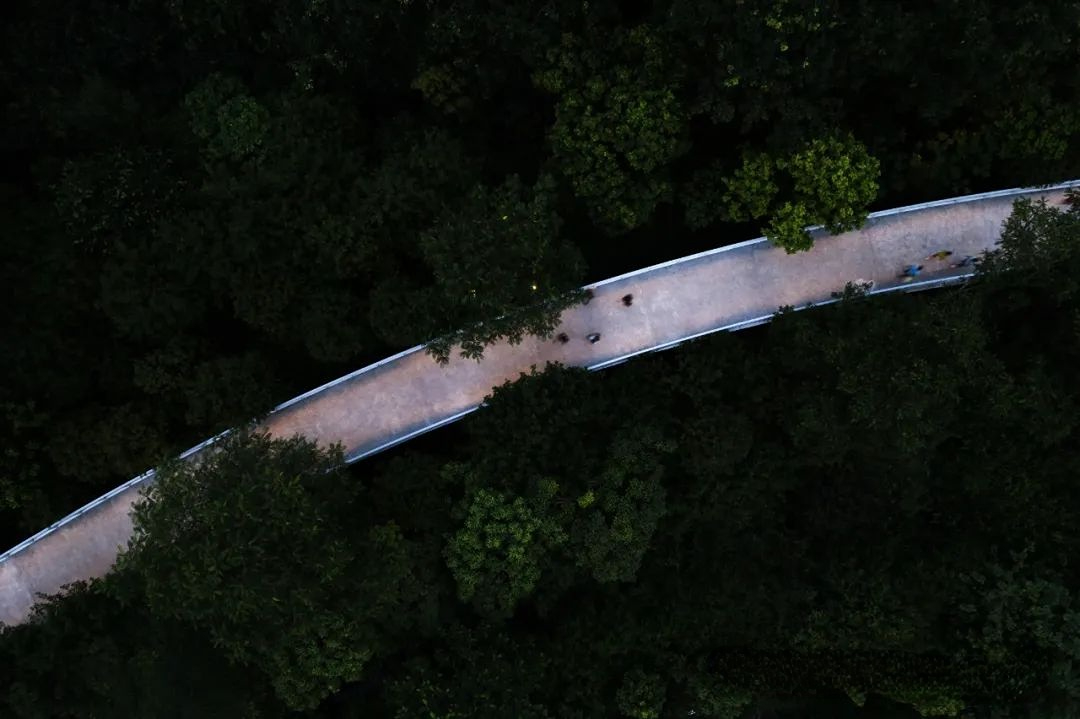

  柔和的灯光勾勒桥梁轮廓,完美呈现弧形桥身饰面效果,营造出简洁灵动的桥体形象,提升廊桥在夜间的辨识度,增强市民好感度。

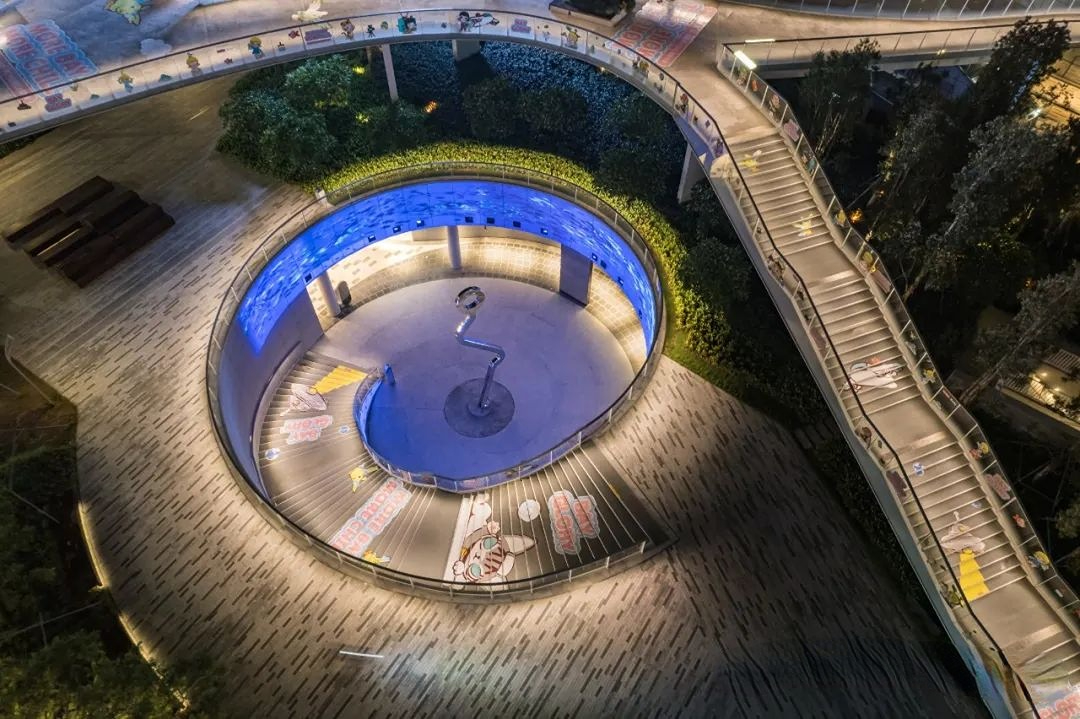

  灯光与桥梁及公共艺术装置的结构相结合,为朋友和家人们创造了一个可以在这里散步、停留与放松的美好空间。当人们走在桥上时,他们将会看到灯光随着走路的步伐而有节奏地变化,但其实灯光本身根本没有变化。

  设计团队希望市民们在夜间感受城市的脉搏,同时以一种温暖而舒适的方式享受自然。夜间,人们被风、草木、花朵和大自然滋养着。

项目信息

项目名称:宝安滨海廊桥

主要功能:地下人行公共通道、公园配套及其附属用房、一层公园绿地、二层步行连廊等

选址范围用地面积:130 000㎡ / 用地面积:31 100㎡ / 总建筑面积:26 400㎡/ 景观面积:63 500㎡

竣工年份:2022/1/28

照明设计:深圳前海卢森特照明设计咨询有限公司

照明总设计师:徐新淮

照明设计团队:赵宁、谢秋炫

建设单位:深圳市宝安区城市管理和综合执法局

项目单位:深圳市宝安区湾区发展事务中心

代建单位:深圳华侨城股份有限公司

总体规划、策划:深圳市宝安区湾区发展事务中心、深圳华侨城西部投资有限公司、深圳华侨城瑞湾发展有限公司

建筑设计单位:James Corner Field Operations,L.L.C.、深圳市欧博工程设计顾问有限公司、深圳成行建筑设计有限公司

摄影团队:ACF、直角建筑

  七、德梅因联盟铁路大桥灯光设计

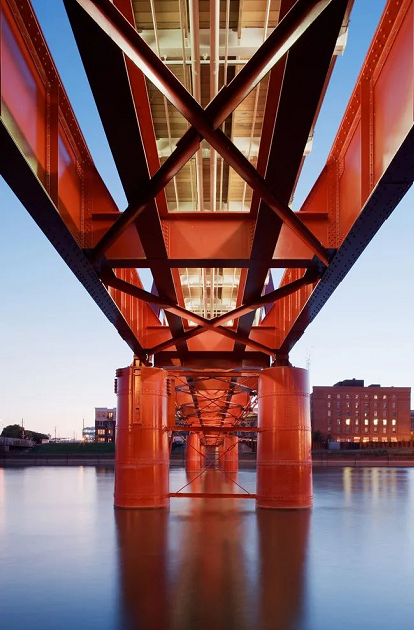

  得梅因联盟铁路大桥坐落在得梅因南部的主要节点上,将市中心东部和西部连接。Safdie Rabines Architects对于1800年的铁路桥的重建和更新提供了一种新的风景,自行车和行人在得梅因河上得以连接。桥梁两边采用LED洗墙灯整体洗亮,通过暖白色的灯光打亮桥梁,透出丰富细微肌理,凸显桥梁的骨架韵律,还点缀了整个桥面,使之光彩夺目。

  间接照明方式在视觉上最小化了桥的影响,保持了美丽而完整的原始结构,更好地照亮新的悬臂桥的中部,画面美观又立体,让游客停下来享受桥梁的景色并参与到钓鱼这项得梅因最古老的活动之中。

项目信息

地址:美国,得梅因

建筑师: Safdie Rabines Architects

面积: 385 m²

项目年份: 2006

摄影师: Max Kun Zhang


  八、环元荡贯通桥灯光设计


  元荡,地处沪苏边界,与淀山湖相接,因芦滩封淤而成为淀山湖的一个子湖。当地水网密布,村落众多。原两岸虽仅一衣带水,但来往不便。

  如今,环元荡贯通桥(以下简称“元荡桥”)连通上海青浦与江苏吴江的两岸,加速长三角一体化示范区的发展进程,这也是该示范区的首座新建慢行桥。

  元荡桥全长586米,整体设计以“同心结”为理念,体现青吴两地同心共治的发展愿景。桥身如同一条缎带,嵌入灯光,去演绎现代动感的“飘飞”。

  元荡桥整体灯光设计采用暖黄色的基础光色,营造视觉的舒适感。根据桥梁特色进行灯光设计,进而突出桥梁的结构美,增加桥梁的艺术美感,使整座桥梁成为元荡湖上的一道别致景观。

  元荡桥运用洗墙灯线型洗亮,灯光沿着桥身通过线性灯光形成蜿蜒流动的视觉感。让“缎带”飘飞的感觉在夜晚能够优美地体现出来,游客犹如在舞动的“缎带”中穿梭。

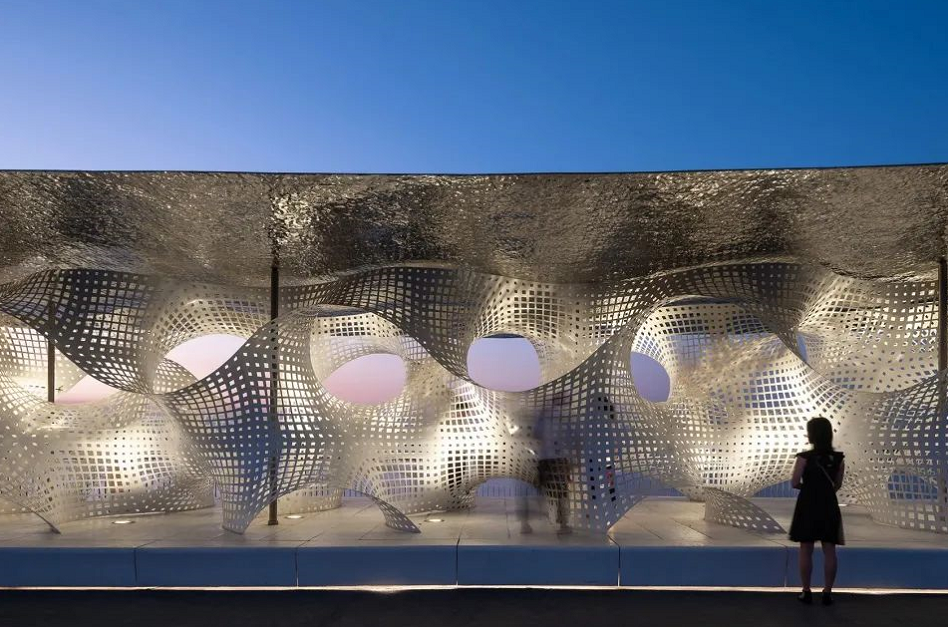

  景亭中的太湖石小品,灵感源自当地传统雕塑,设计上探索了当代数字建模及制作,创造了既是雕塑又是游乐场的多孔墙。景观亭这里会着重打造灯光效果,地面上安装LED地埋灯,灯光往上投射,形成奇妙光影,灯光效果既震撼炫丽,是桥上靓丽的光景。


项目信息

项目情况:2020年竣工

地点: 中国,上海青浦,江苏吴江

年份: 2020

建设投资: 8,600万元人民币

类型: 城市设计,公共景观

功能项目: 慢行桥、景观亭、自行车道
